关于我们
携手共创美好未来
超微量测（苏州）科技有限公司深耕无损检测行业超过25年，在北京、无锡设有办事处，已获得日联科技（SH688531）领投的多家基金及产业资本投资。公司聚焦于高端超声无损检测及超声显微技术的研发及产业化，致力于为半导体、集成电路、新材料、AI算力中心及新能源领域提供高性能超声无损检测及超声波扫描显微解决方案。
核心团队汇聚清华大学、哈尔滨工业大学等多位博硕士，并与清华大学、中国科学院、中国计量科学研究院等形成深度产学研合作。掌握超高频超声传感器、超声检测精密仪器及高精度成像算法等全栈核心技术，实现了完全国产化与自主可控。
公司核心产品UPM-SAT100超声波影像扫描系统覆盖1-500MHz频率范围、达到亚微米检测精度，广泛应用于先进封装（包括Chiplet、HBM、CoWoS等）键合界面检测、TSV及中介层内部缺陷识别、IGBT功率模块与新能源电池焊接质量评价、AI算力中心液冷模块、新材料等的质量检测等关键零部件的生产工艺环节，能够显著提升产品良率与产业可靠性。
超微量测将始终秉持“超微量测、见微知真”的使命，以原研创新为内核，持续攻坚高端声学量测“深水区”，助力全球先进制造业迈向更深层次的质量跨越。
25+
专注超声量测领域超过25年
1-500MHz
频率覆盖
亚微米级
检测精度
256+
超多通道超声智能检测
Core Advantages
核心优势
以原研创新为内核、精准计量为根基、超高分辨率为支撑、可靠性为保障，深度凝聚四大核心优势，构建可量产、模块化、可持续迭代的领先技术底座，凭借全栈自主可控的核心技术与行业领先的性能表现，为核心产品研发、产业化落地及长远发展筑牢硬核根基。
01
原研国产・性能卓越
核心部件全国产化，规避进口依赖风险，兼顾检测精度、扫描效率与整机可维护性，帮助客户降低长期使用成本。
1000mm/s 扫描速度<5nm 键合分层缺陷形貌自动跟踪、自动对焦
02
精准定量・专利保障
围绕先进成像算法与动态校准构建专利护城河，支持缺陷特征定量分析，满足高精检测场景的精密测量要求。
先进成像算法动态校准能力缺陷特征尺寸测量不确定度 Urel < 6%
03
超高分辨・洞察入微
可精准识别空洞、裂纹、分层等亚微米级缺陷，一台设备兼顾微观缺陷探测与深层结构分析，结合 AI 算法实现缺陷自动判定。
亚微米缺陷识别100+ 层断层扫描AI 缺陷自动判定（类型+尺寸）
04
持久稳定・可靠运行

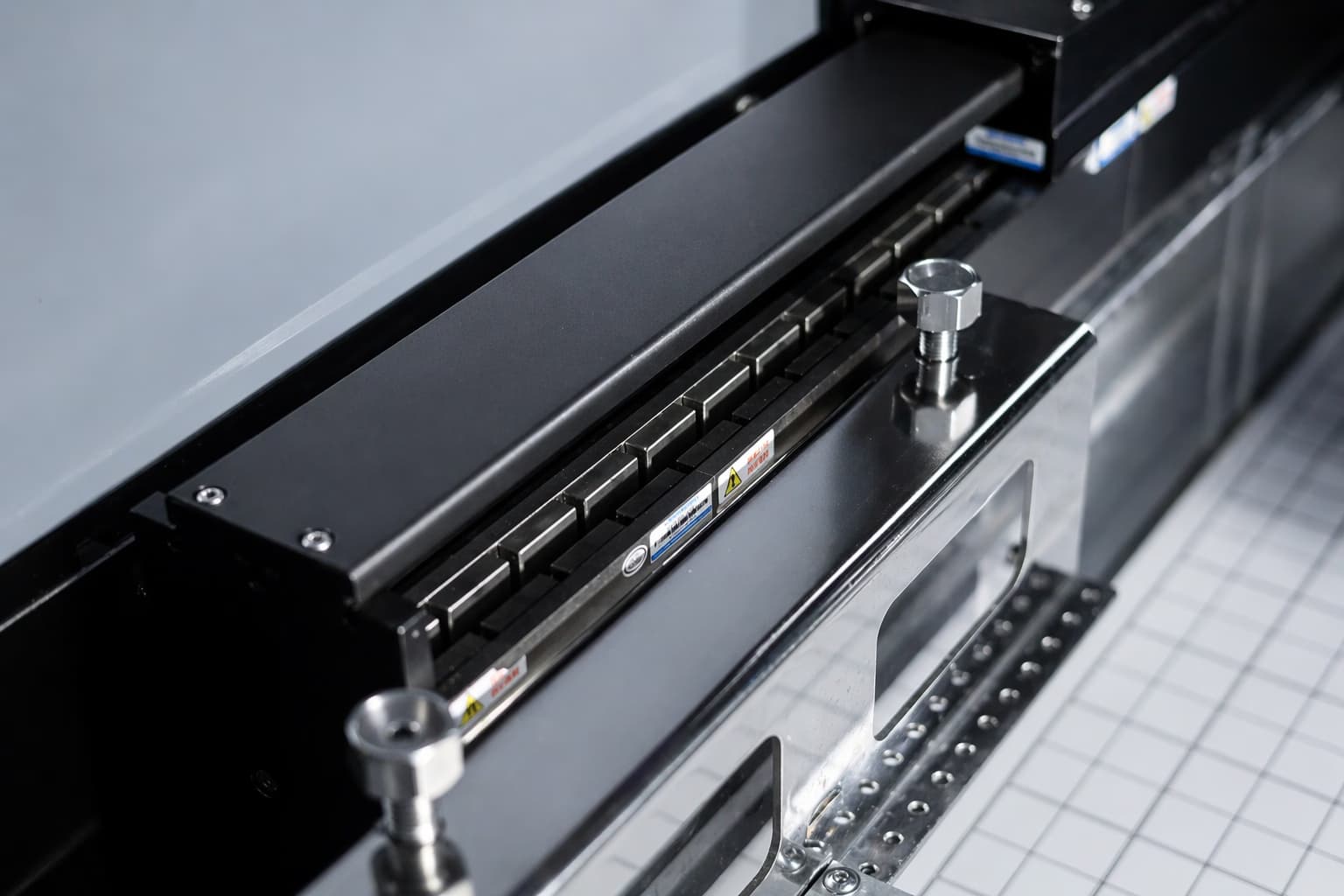

整机通过严苛耐久性测试，结合直线电机与大理石防震平台设计，保障长期稳定运行，助力客户提升检测效率、优化产品良率。
超多通道智能检测加速老化验证直线电机 + 防震平台

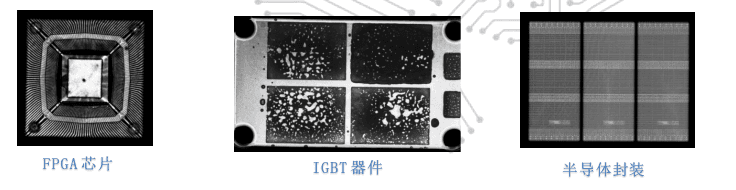

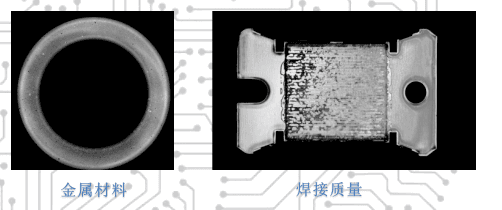

Cases
行业应用案例
先进封装
晶圆键合
痛点描述
晶圆键合界面结构隐蔽，键合过程中易产生空洞、分层、微裂纹、键合不均匀等缺陷；传统 X 射线检测依赖材料密度差异，对硅基 / 介质层界面的声阻抗变化不敏感，难以识别微米级键合缺陷，红外检测则受限于晶圆材料的透光性，无法稳定穿透多层结构成像。
解决方案
频率175MHz-焦距8.0mm-步进0.005mm反射探头扫描
检测结果
可清晰呈现晶圆键合界面的内部结构，稳定检测出 10 微米级键合缺陷（如微小空洞、局部未键合区域），图像中发白区域即为键合界面的结构异常位置，为晶圆级键合工艺的质量控制、良率提升及失效分析提供了无损、精准的有效依据。
先进封装

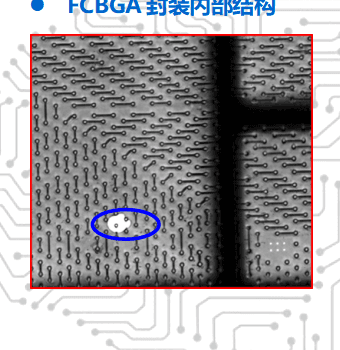

FC-BGA 倒装芯片
痛点描述
FCBGA 封装芯片层结构隐蔽，易存在虚焊 / 裂纹；X 射线对塑封材料穿透成像模糊。
解决方案
频率 175MHz - 焦距 8.0mm - 步进 0.005mm 反射探头聚焦芯片层。
检测结果
清晰呈现内部结构，可检测出 10 微米级缺陷，发白位置明显结构异常，为半导体先进封装的质量控制提供有效依据。
集成电路与电子元器件

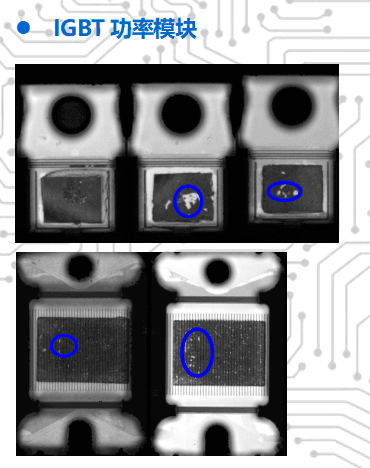

IGBT 功率模块
痛点描述
功率模块内部多层界面分层导致早期失效，工业 CT 检测速度慢（>30 分钟 / 件）。
解决方案
频率 35MHz - 焦距 10.0mm - 步进 0.010mm 反射探头扫描。
检测结果
图中蓝框位置为气泡、分层缺陷，扫描时间为八分钟，极大提高检测效率，保障功率模块的质量与性能。
集成电路与电子元器件

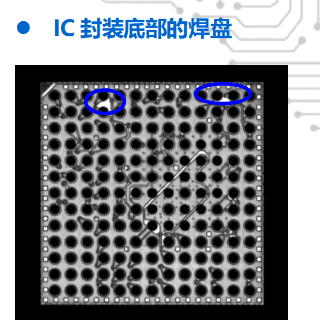

普通 IC 封装裂纹
痛点描述
硅片与基板结合界面分层风险难检测（尤其边缘区域），破坏性剥离测试导致样品报废。
解决方案
频率 125MHz - 焦距 12.0mm - 步进 0.005mm 反射探头扫描。
检测结果
精准识别分层缺陷，发白位置明显结构异常，无需破坏样品，节约成本与时间，保障检测的准确性。
材料与制造

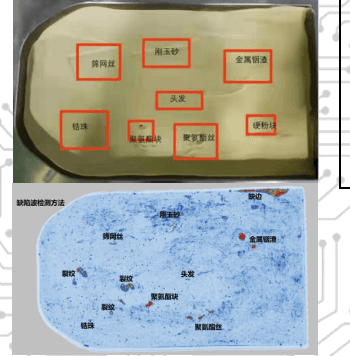

绑定靶材
痛点描述
靶材预埋头发丝 / 铟渣（<50μm）导致烧结后裂纹，传统检测仅能事后破坏分析。
解决方案
高频超声反射探测方案
检测结果
清晰呈现预埋缺陷，无需破坏样品，提前发现潜在问题，节约时间精力，为材料质量控制提供有力支持。
材料与制造

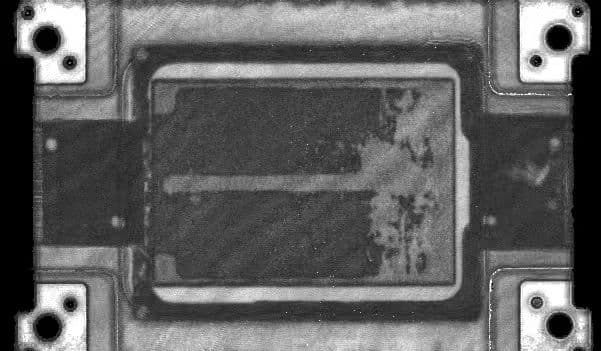

液冷模块
痛点描述
液冷模块（含微通道冷板、焊接 / 键合层、密封胶圈等）为多层复合结构，内部流道、焊缝与密封缺陷（如虚焊、微裂纹、流道堵塞、分层）完全被金属 / 陶瓷外壳与冷却液介质遮挡；传统内窥镜、X 射线对高密度金属外壳穿透成像模糊，且无法区分流道与固体缺陷；压力测试仅能检测宏观泄漏，无法定位微米级早期隐患，存在批量失效风险。
解决方案
采用高频超声反射检测方案， 使用 频率 50MHz - 焦距 10.0mm - 步进 0.005 mm 高分辨率反射探头，聚焦液冷模块关键界面（冷板 - 盖板焊缝、流道壁、密封层），对模块进行全域扫描成像。
检测结果
可清晰呈现液冷模块内部流道轮廓、焊缝结构与密封界面状态，可稳定检测出微米级微裂纹、虚焊缺陷与流道异物 / 堵塞，图像中发白高亮区域为超声反射异常区（对应结构分层 / 缺陷），为液冷模块的出厂质量管控、服役状态评估提供直观、精准的非破坏性检测依据。
Product Center
产品中心
旗舰装备

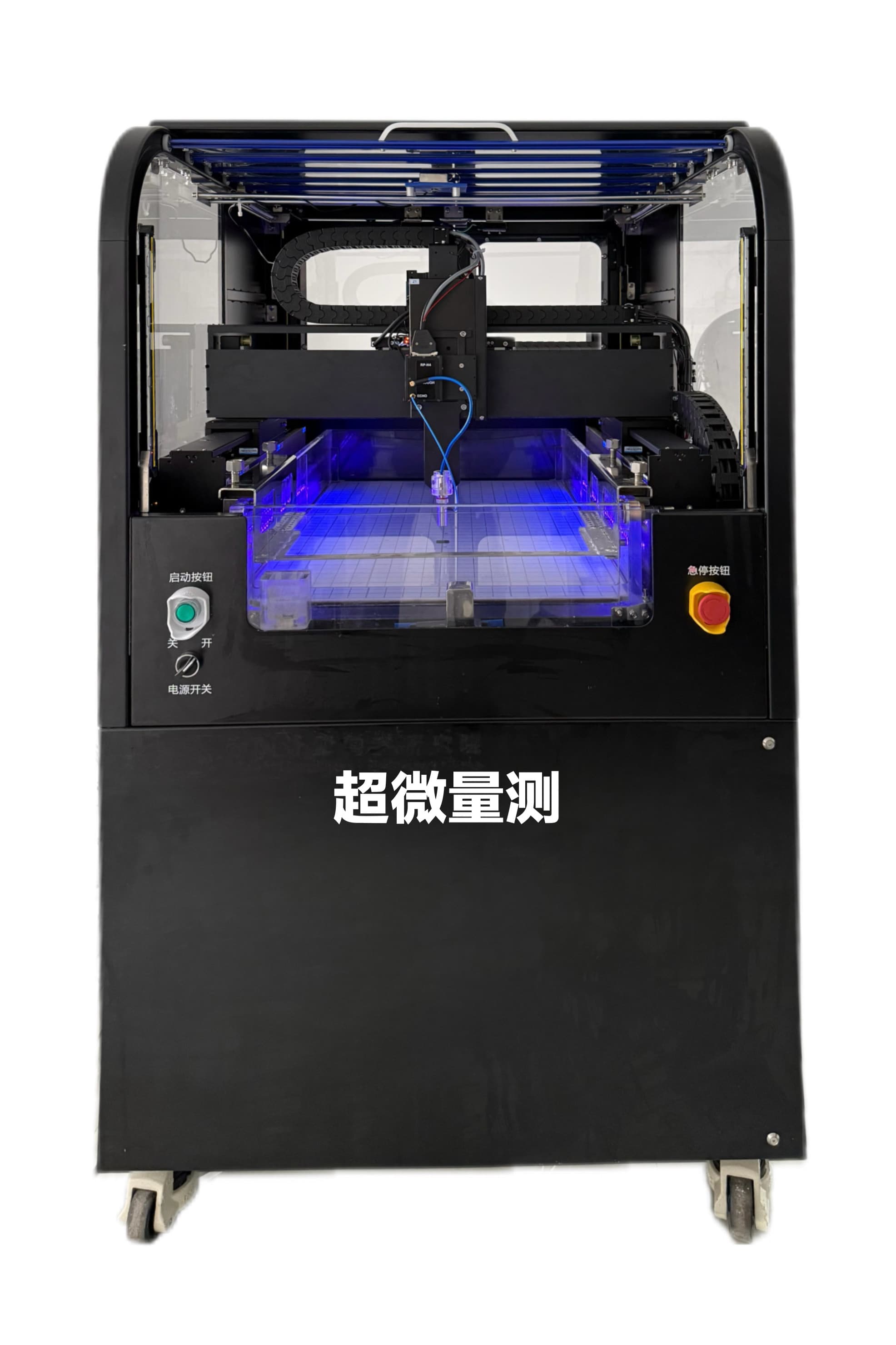

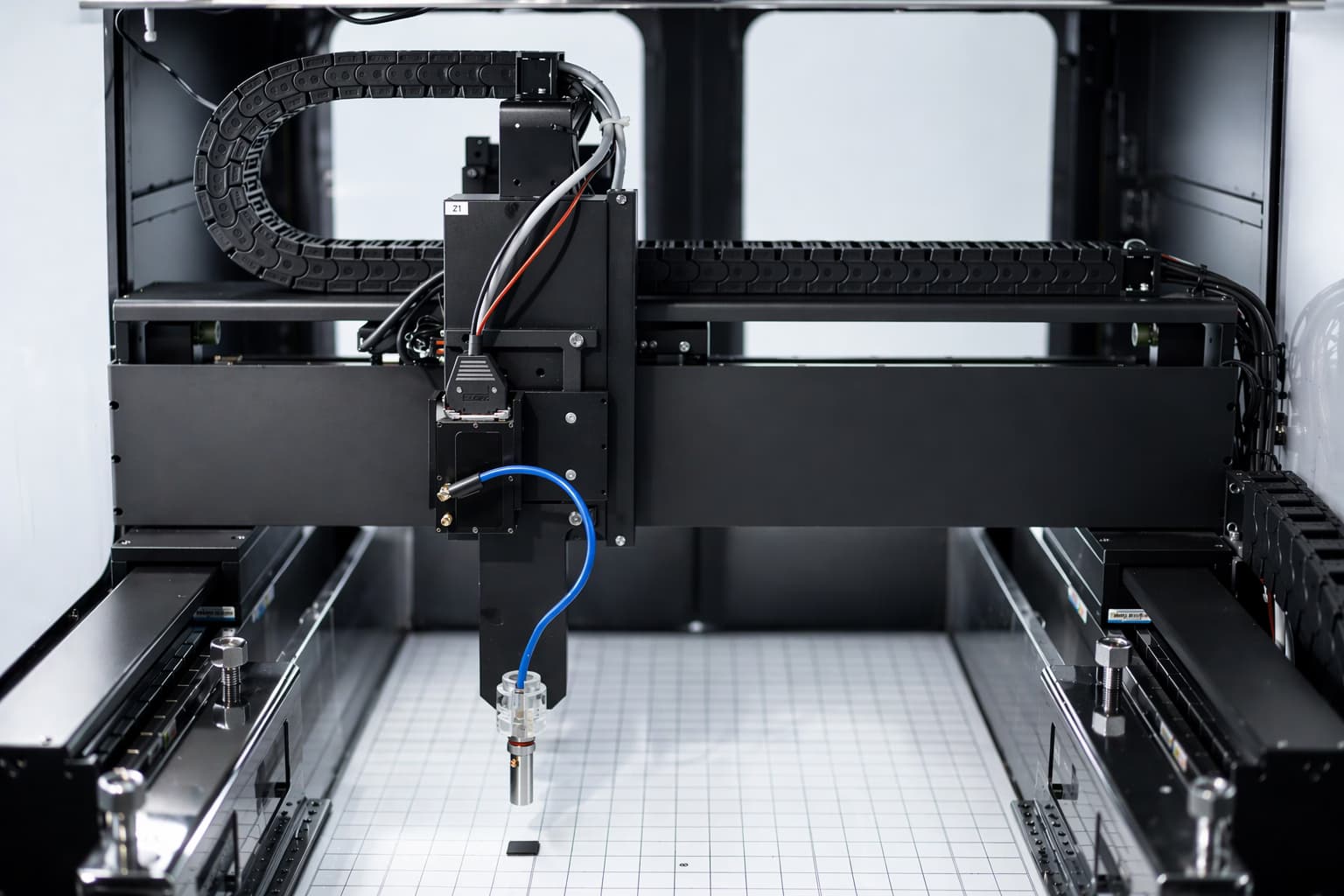

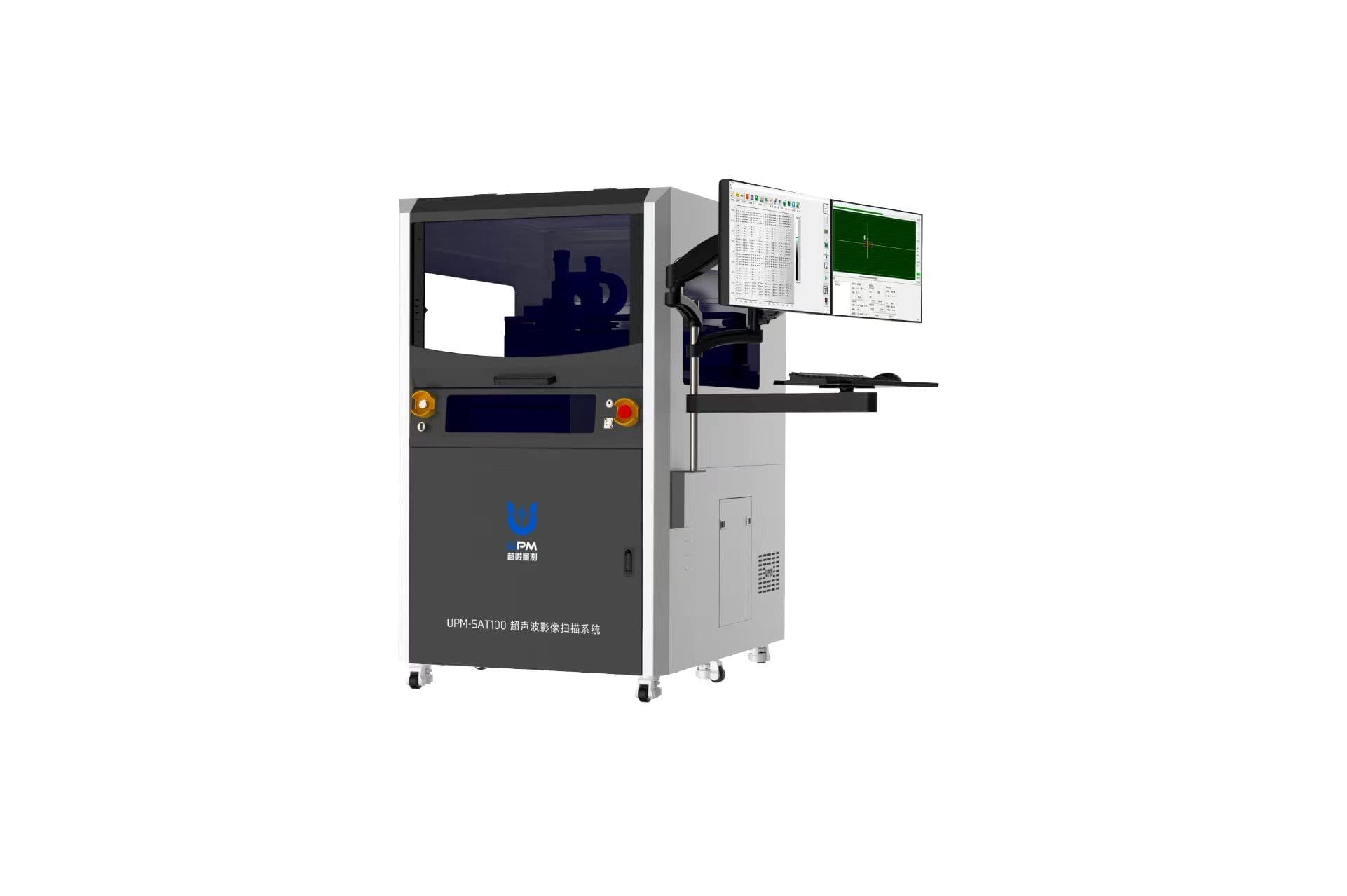

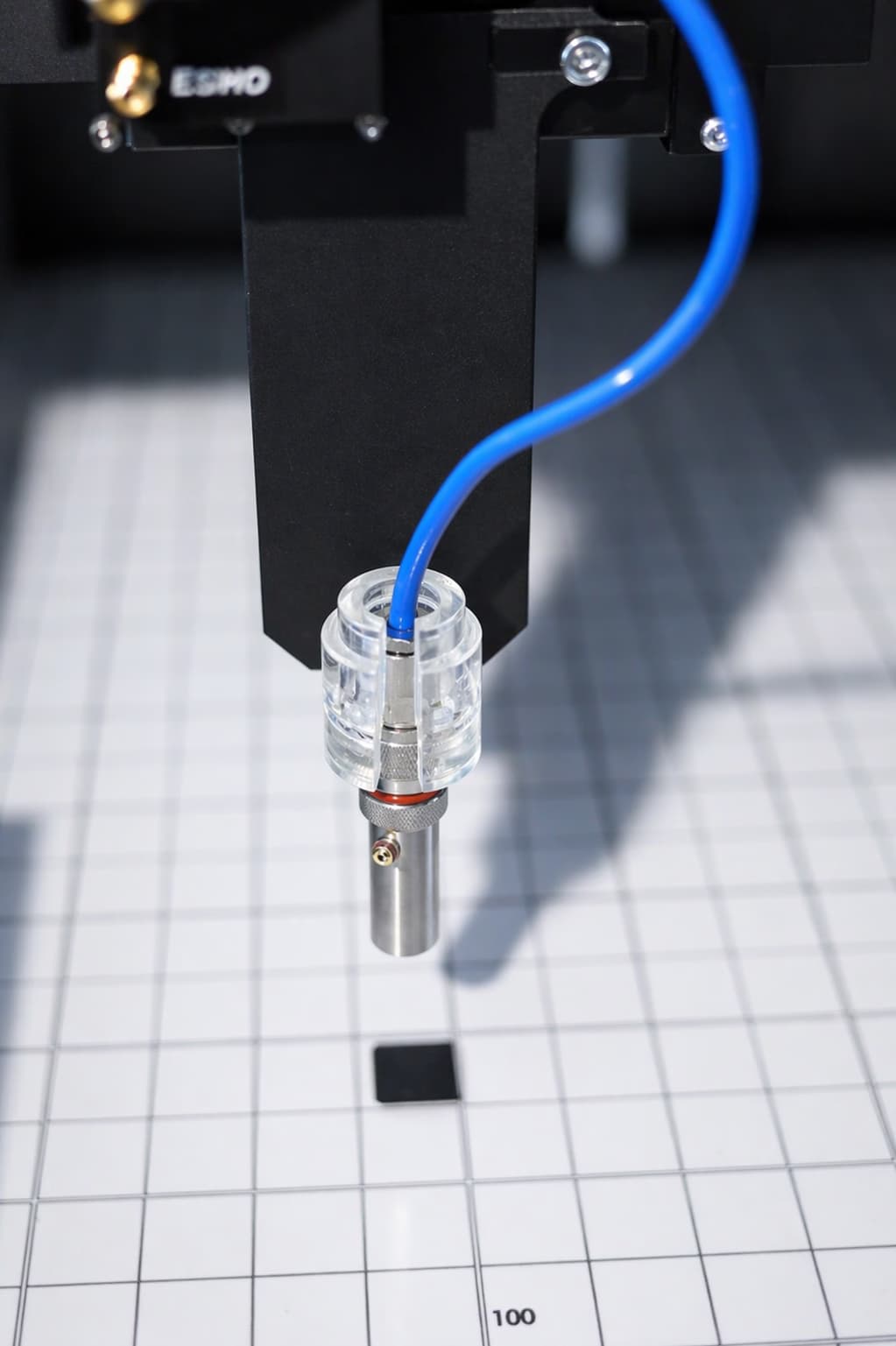

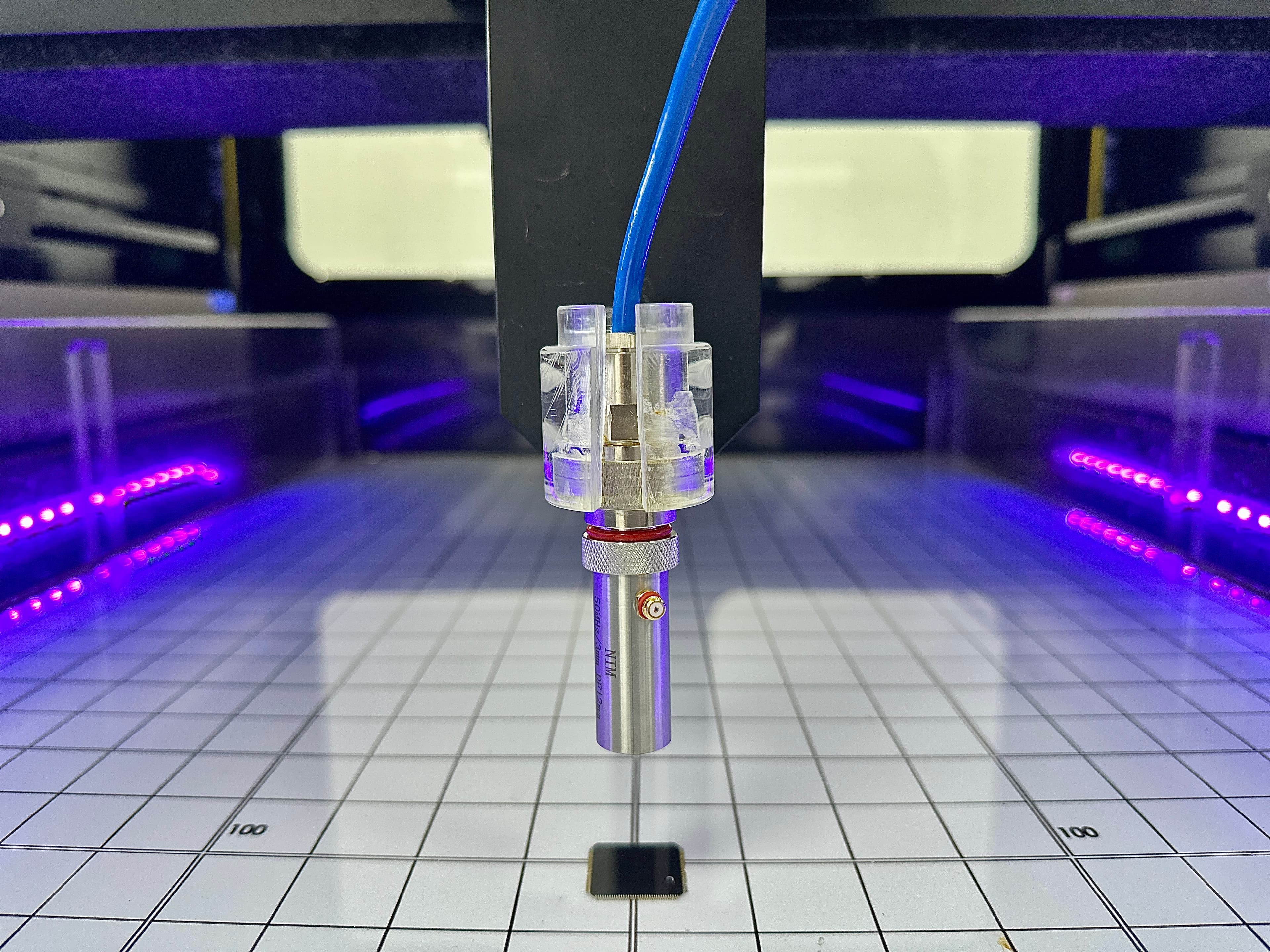

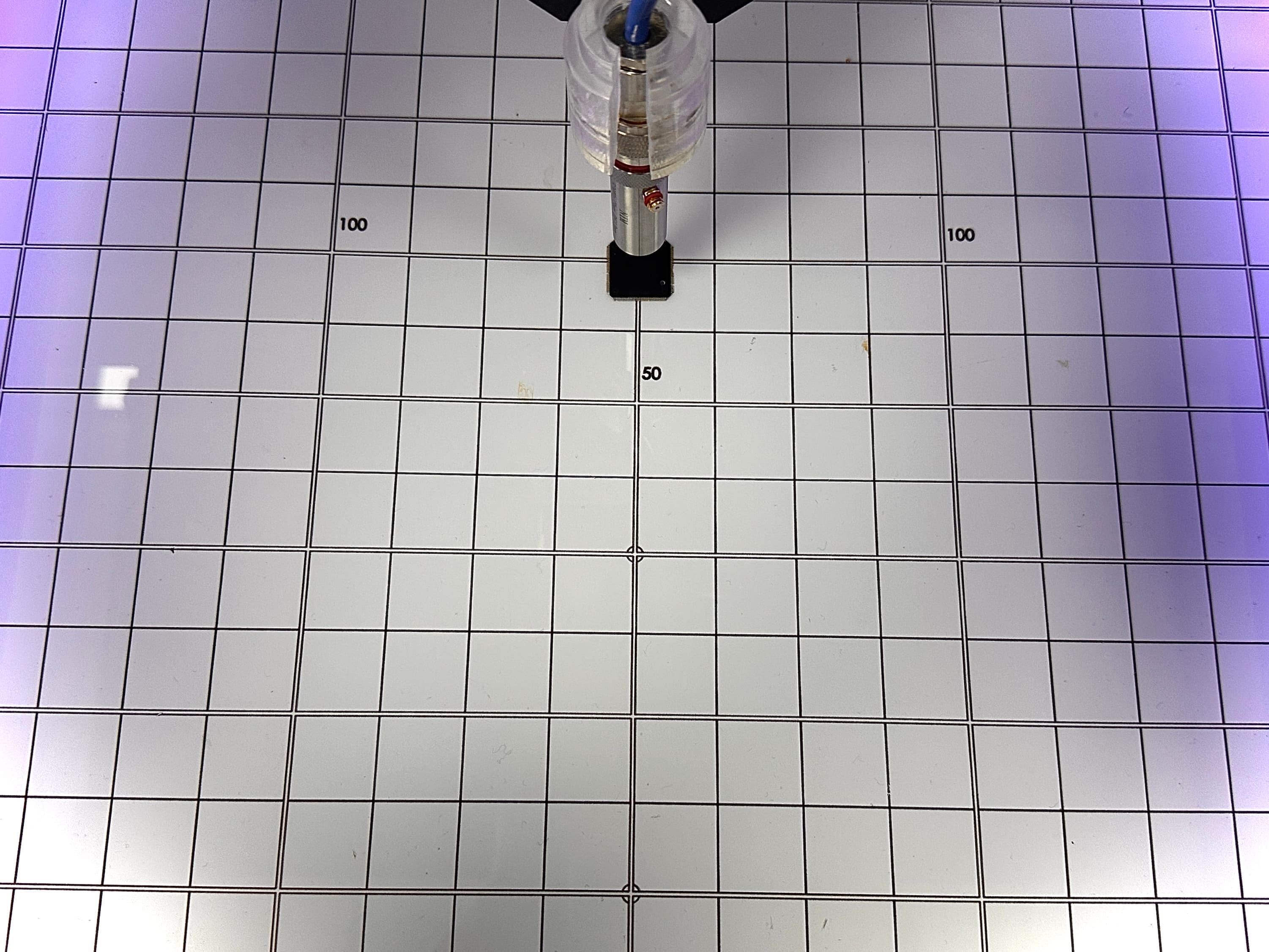

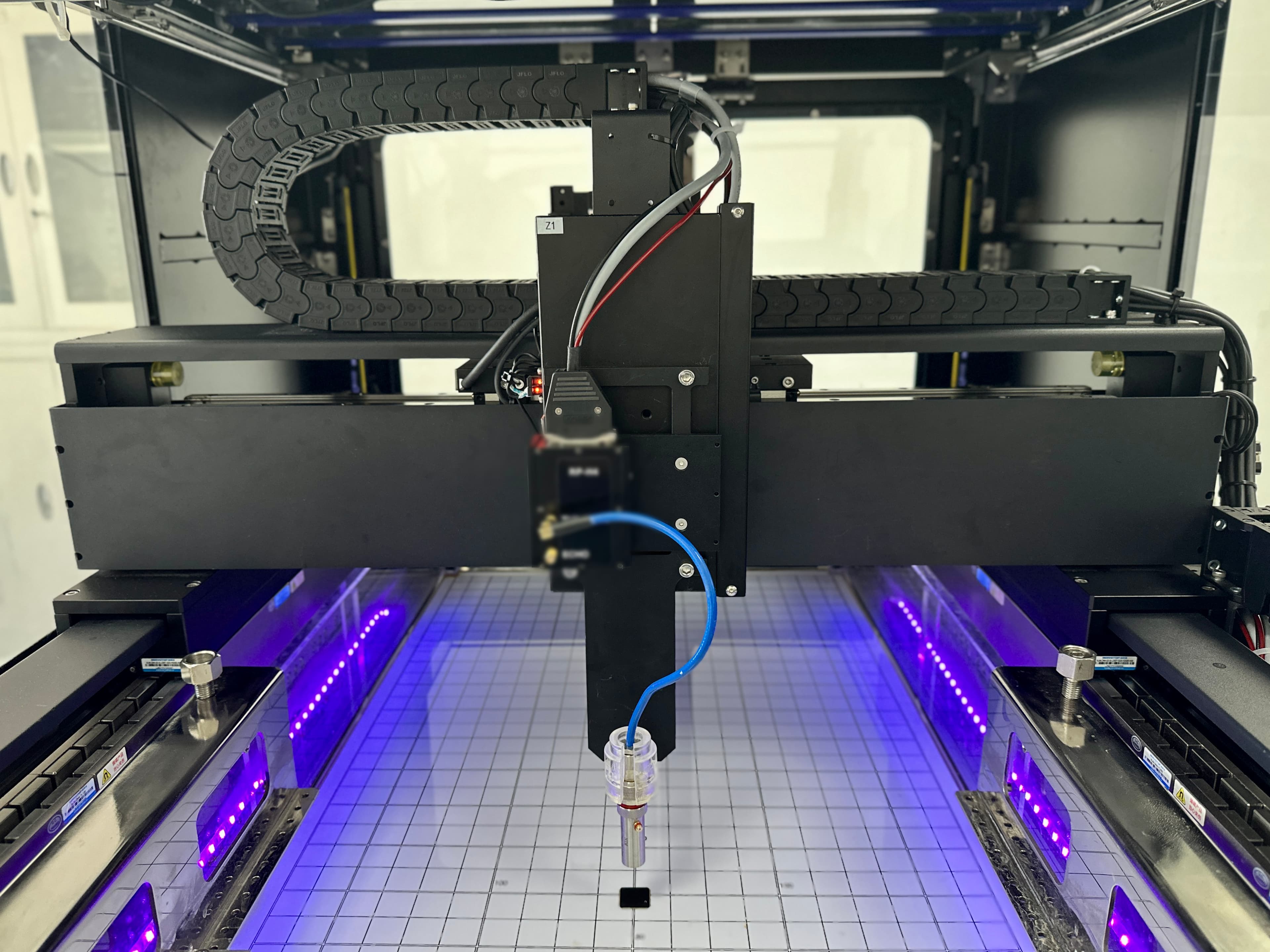

UPM-SAT100 超声波影像扫描系统
覆盖 1-500MHz 频率范围，具备亚微米级检测能力。自主掌握超高频超声传感器、精密仪器与高精度成像算法等核心技术，实现无损、精准的内部缺陷探测与结构分析。
核心参数
探头频率范围
1-500 MHz
XYZ轴行程
XY轴: 400×400mm / Z轴: 80mm
扫描精度
X轴: 0.5µm / 重复定位: ±1µm
采样频率
2 GHz / 4 GHz（选配）
扫描速度
最大 1000mm/s
样品台尺寸
420 mm×420 mm
设备尺寸与重量
1000mm×1200mm×1500mm，自重700kg
功能特点
01
精准计量与先进扫描
支持自动寻中、随动聚焦与高分辨率透扫，实现缺陷尺寸（如裂纹长度、空洞直径）精准定量分析。
02
人性化与流程化操作
全中文操作界面，流程化引导；整合探头管理、扫描参数设置与数据处理，极大降低操作门槛。
03
全方位安全防护
配备溢水传感切断、探头自动除泡、防撞限位与自动感应门，保障设备长期稳定运行。
04

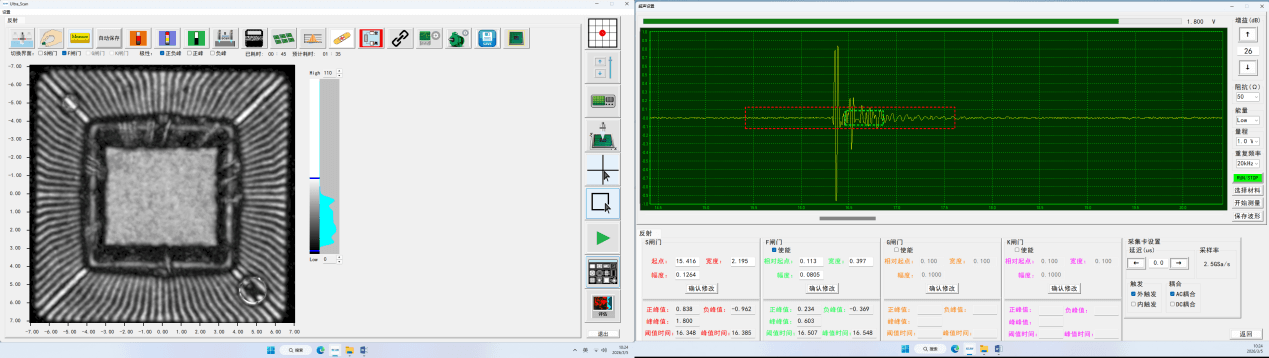

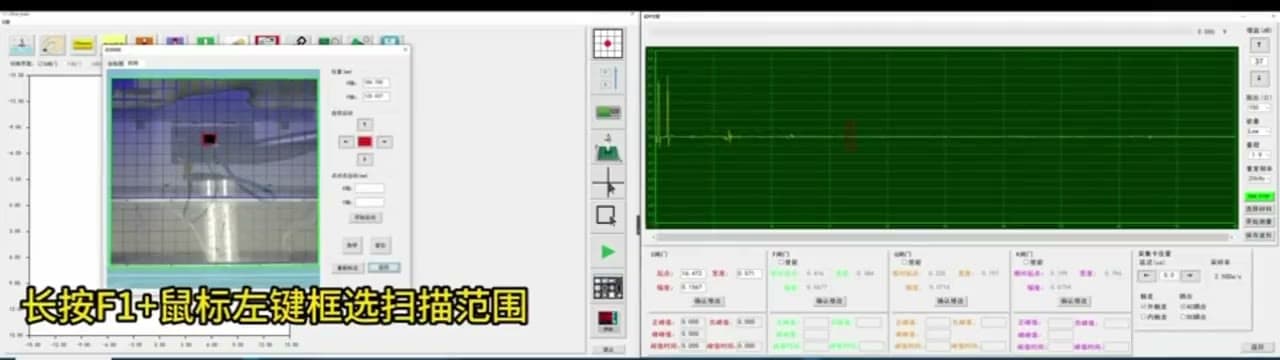

实时监控与智能分析
坐标图实时显示运动轨迹，支持原始数据图像增强、着色，以及缺陷面积、裂纹等自动量化报告生成。
